| 序號 | 規 格 說 明 | 數量 |
|
|
外罩：2mm鋼板、烤漆(不銹鋼水箱) | 1套 |
|
|
鋁工作臺尺寸：X向2500，Y向1500，厚度50，帶T型槽 | 1套 |
|
|
大理石機身，大理石橫梁 | 1套 |
|
|
鑄鐵機械零配件 | 1批 |
|
|
XYZ軸用 臺灣上銀 精密級直線導軌 | 全套 |
|
|
XYZ軸用 臺灣TBI 精密級研磨級滾珠絲桿 | 全套 |
|
|
深雕數控系統(法蘭克技術基礎)/3軸匯川伺服電機/主軸伺服驅動7.5KW | 全套 |
|
|
臺灣大悅直結式長鼻主軸BT40-150-560-15000/帶冷卻出水口 (配油壓打刀缸) | 1個 |
|
|
臺灣圣杰16T飛碟式刀庫 | 1套 |
|
|
配電柜恒溫系統 | 1套 |
|
|
施耐德電氣配件 | 1批 |
|
|
進口NSK/KOYO P級角接觸配對軸承 | 全套 |
|
|
主軸油冷機 | 1臺 |
|
|
電子手輪 | 1套 |
|
|
對刀儀 | 1個 |
|
|
X/Y/Z軸配三防布風琴罩 | 各1套 |
|
|
X/Y/Z軸配塑料拖鏈 | 各1套 |
|
|
自動潤滑油泵 | 1套 |
|
|
空氣過濾器 | 2套 |
|
|
噴水及水氣混合噴霧裝置 | 各1套 |
|
|
水泵 | 1套 |
|
|
機床附件 | 1套 |
|
|
BT40刀柄/配大小全套縮咀（三合） | 5個 |

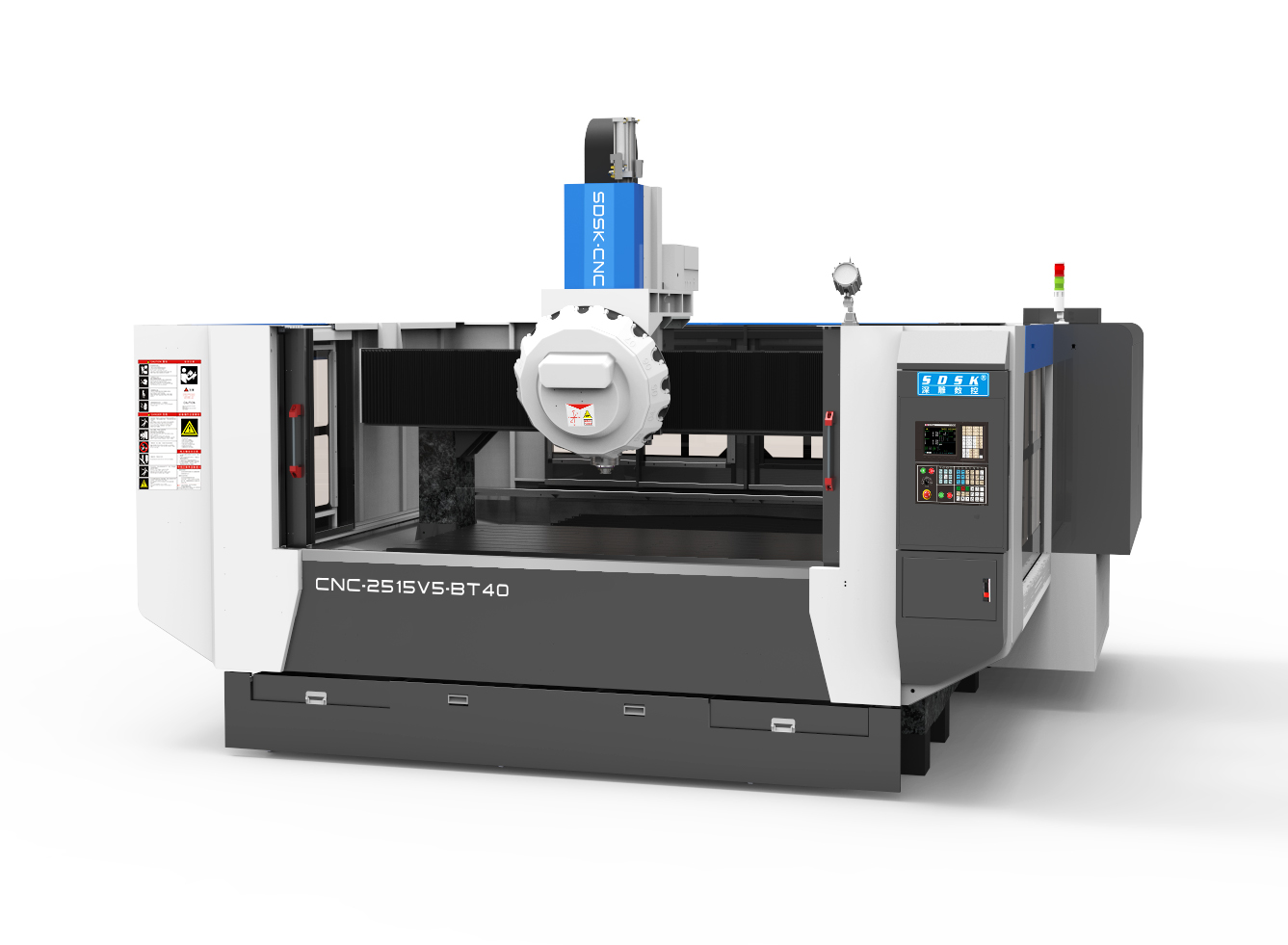

| 機型 | SDSK2515V5-BT40 |
| 工作臺尺寸 | 2500*1500 (T型槽M12) |
| 龍門寬度 | 2560 |
| 主軸鼻端至工作臺面 | 最高630～最低130 |
| X軸行程 | 2530 |
| Y軸行程 | 1530 |
| Z軸行程 | 500 |
| X/Y/Z最快移動速度 | X30米/分鐘 Y30米/分鐘 Z30米/分鐘 |
| 最大加工速度 | 12000mm/min |
| 控制系統 | 深雕數控系統 |
| 伺服系統 | 交流伺服 |
| 系統分辨率 | 0.001 |
| 三軸垂直度 | 0.015mm |
| 整機定位精度 | ±0.02mm |
| 局布定位精度 | 300內±0.01mm |
| 重復定位精度 | 0.004mm |
| 主軸數 | 1個 |
| 主軸伺服功率 | 7.5KW |
| 主軸伺服轉矩 | 35.8N.m |
| 主軸轉速 | 15000rpm/min |
| 飛碟式刀庫 | 16位 |
| 換刀方式 | 自動 |
| 夾持刀柄 | BT40 |
| 對刀方式 | 自動 |
| 可裝料高度 | 350mm |
| 臺面承受負荷 | 1500Kg |
| 額定電壓 | 380V/50HZ |
| 整機最大功率 | 18KW |
| 整機重量 | 10000Kg左右 |
| 外型尺寸(長*寬*高) | 4350*4000*3400左右 |
